Konfigurasi AAA Authentication di Cisco Packet Tracer

Tutorial Konfigurasi AAA Authentication

Cisco Packet Tracer

Protokol Keamanan AAA

Sebelum kita melakukan konfigurasi kita harus tau apa itu AAA Authentication lebih dulu Protokol keamanan AAA (Authentication,Authorizatoin,Accounting) digunakan untuk mengatur mekanisme bagaimana tata cara berkomunikasi, baik antara client ke domain-domain jaringan maupun antar client-client yang domain berbeda dengan tetap menjaga keamanan data

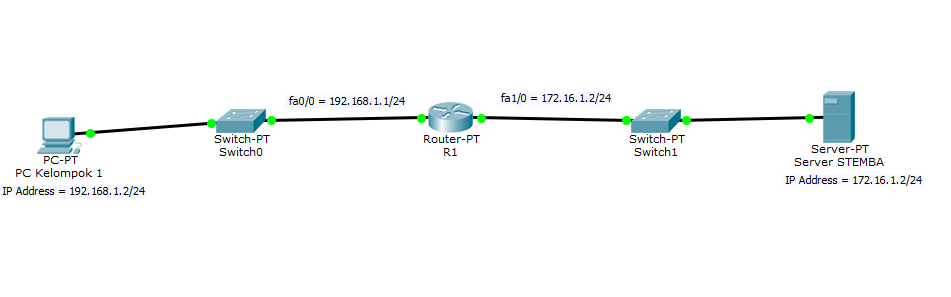

Gambar Kerja

Alat dan Bahan :

1. 1 buah PC

2. 1 buah Server

3. 2 buah Switch

4. 1 buah Router

Konfigurasi Perangkat :

1. PC Kelompok 1 : 192.1681.2 Subnet mask : 255.255.255.0

2. Server Stemba : 172.16.1.2 Subnet mask : 255.255.255.0

3. Router (R1) eth0 : 192.168.1.1 eth1 : 172.16.1.1

Langkah Kerja :

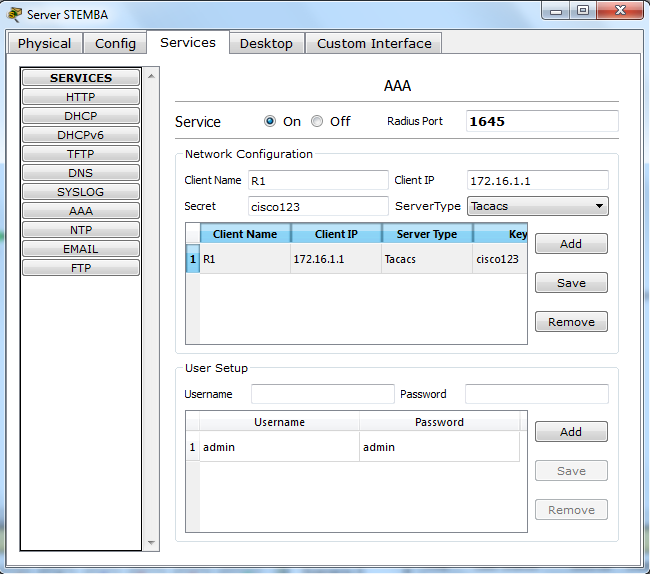

1. Setelah jaringan dibuat dan terkoneksi dengan baik selanjutnya konfigurasi AAA-Server pilih tab Service pada Server > AAA > service nya di ON kan dan berikut konfigurasi lengkapnya :

Penjelasan:

Client name “R1” adalah hostname si router itu
Client IP adalah Router IP (AAA Server ya Server…yang minta authentikasi ya client, si R1)
Secret adalah password untuk authentikasi antara router dengan AAA Server
Server Type kita menggunakan TACACS (ada 2 yang umum…RADIUS dan TACACS)
Setelah itu kita setting user pass database-nya di server AAA ini

2. Tahap selanjutnya konfigurasi “Failover”-nya dulu alias setting metode default untuk login untuk refer ke local database dulu caranya dengan masuk Router > CLI

Buat apa bikn user pass lagi? Kalo kamu salah konfig atau AAA Server-nya tidak bisa di akses…kamu bakal ke LOCKED OUT, ga bisa masuk lagi ke Router …

Konsep AAA itu seperti ini (yang bagus):

Authentikasi lewat AAA Server
kalo tidak bisa…authentikasi menggunakan Local Database
kalo tidak bisa lagi…menggunakan “enable” biasa

Konsep AAA seperti ini disebut method list, “saya mau authentikasi menggunakan Metode apa?…kalo tidak bisa, saya harus menggunakan Metode apa lagi” begitulah cara kerja Metode List

3. Nah, sekarang kita setting routernya supaya ngecek username password ke AAA Server

Penjelasan:

kita menggunakan method list dengan nama AAA-Server (bikin sendiri)
dimana method-list AAA-Server ini menggunakan metode authentikasi TACACS+
nah, kalo TACACS ini tidak bisa, menggunakan method-list local alias menggunakan local database
pasang di line console (atau di VTY)

4. Selanjutnya kita bikin R1 “pointing” authentikasi Router ke server (ip server dan password-nya)
